Vermissen sie die Zange für Kolbenringe, Vorrichtung zum Abziehen der Kolbenringe oder zur Reinigung der Kolbennut?
Sortiment ET ENGINETEAM wird um diese praktischen Werkzeuge, welche ihnen den Einbau von Kolben und Kolbenringen erleichtert, größer. Die Reparatur wird dadurch einfacher, schneller und gleichzeitig sicherer, denn bei unsachgemäßer Reparatur ohne geeignete Vorrichtungen droht Beschädigung oder Bruch der Kolbenringe.
Zusammenhängendes Werkzeug und Montagevorrichtungen :
Bestellnummer |
Bezeichnung |
|
Montagevorrichtung für Einbau der Kolbenringe für PKW. 57-125 mm |
|
|
Zange für Einbau der Kolbenringe für PKW mit Kolbendurchmesser 50-110mm |
|
|
Werkzeugsatz für die Montage von Kolben und Kolbenringen |
|
|
Fühlerlehre. Dient zur Vermessung des Spieles der Kolbennut vor dem Einbau der Kolbenringe. |
|
|
Kolbenringzange für PKW mit Kolbendurchmesser 50-110mm |
|
|
Kolbenringzange für LKW mit Kolbendurchmesser 110-160mm |
|
|
Montagevorrichtung für den Einbau der Kolben in den Motorblock für PKW. 57-125 mm |
|
|
Montagevorrichtung für den Einbau der Kolben in den Motorblock für LKW. 90-175 mm |
|
|
Werkzeugsatz für Einbau Kolben und Kolbenringe. |
Vor dem Einbau der Kolbenringe empfehlen wir folgende Arbeitsschritte:
1) Reinigen der Kolben von Schmutz
- Bei jeder Reparatur ist es notwendig die Kolben von allen Verunreinigungen zu säubern. Zum Beispiel Ölreste an der Oberfläche aber auch in den Kolbenringnuten und Öffnungen. Außerdem ist es notwendig Ölkohlerückstände aus dem oberen Bereich der Zylinderbohrung zu entfernen.
- Bei diesem Schritt prüfen sie, ob Kolben oder Zylinderbohrung verschlissen sind und ob man diese tauschen soll
2) Kontrolle der Kolbenringnuten
- Nach der Reinigung ist Nutspiel zu messen. Legen sie den Ring in die Kolbennut. Mit Hilfe der Fühlerlehre Kolbenschmidt 50009824 messen sie den Abstand zwischen dem Ring und der zugehörigen Nutflanke. Wenn der Abstand 0,12mm oder größer ist, muss der Kolben erneuert werden.
Nutenspiel |
Verwendbarkeit der Kolben |
|
0.05 – 0.10 mm |
Kolben ohne Bedenken verwendbar |
|
0.11 – 0.12 mm |
Erhöhte Vorsicht ist geboten |
|
> 0.12 mm |
Kolben unbedingt austauschen |
Kontrolle des Kolbenringsatzes
- Bei Austausch der Kolbenringe empfehlen wir immer den ganzen Satz zu tauschen.
4) Montage der Kolbenringe
- Für die Montage der Kolbenringe verwenden sie Kolbenringzange ET Engineteam HP0013. Beachten sie dabei - ein übermäßiges Spreizen der Kolbenringe beim Aufziehen ist zu vermeiden; dies verursacht bleibende Verformungen und beeinträchtigt die Leistungsfähigkeit der Kolbenringe.
- Bei mehrteiligen Ringen mit Expanderfeder müssen die Enden gegenüber den Enden des Hauptringes platziert werden.
5) Kolbenmontage
Für die Montage der Kolben verwenden sie Montagevorrichtung für Kolben HP0009. Kolbenringe sowie Kolben ausreichend einölen, um eine Beschädigung der Kolbenringe bei der Montage zu vermeiden.
Basisdaten
| Code: | HP0013 |
| Marke: | ET ENGINETEAM |
| Bezeichnung: | Kolbenringzange / PKW |
| Gewicht : | 0,30 kg |
Eigenschaften
| Durchmesser bis [mm]: | 110 mm |
| Lager: | > 25 St. |
Basisdaten
| Code: | HP0009 |
| Marke: | ET ENGINETEAM |
| Bezeichnung: | Kolbenringspannband |
| Gewicht : | 0,38 kg |
Eigenschaften
| Durchmesser bis [mm]: | 125 mm |
| Lager: | 12 St. |
Basisdaten
| Code: | HP0014 |
| Marke: | ET ENGINETEAM |
| Bezeichnung: | Kolbenring Spannband Spannbänder Satz |
| Gewicht : | 2,80 kg |
| Lager: | > 25 St. |
Basisdaten
| Code: | 50009824 |
| Marke: | KOLBENSCHMIDT |
| Bezeichnung: | Werkzeug |
| Gewicht : | 0,06 kg |

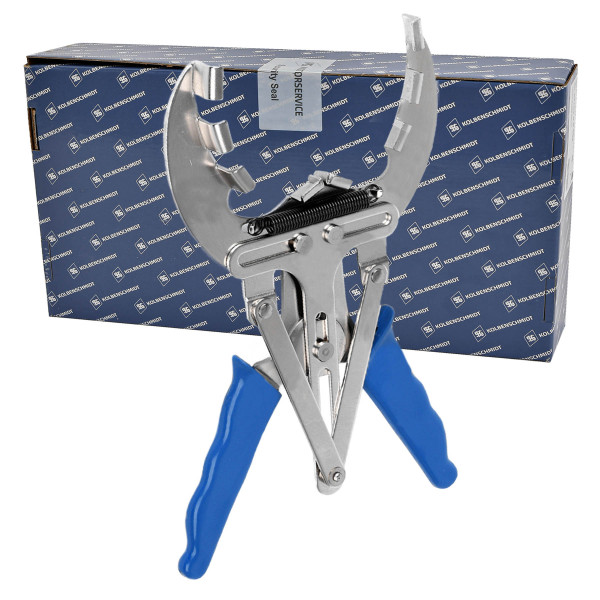

Basisdaten
| Code: | 120000316001 |
| Marke: | KOLBENSCHMIDT |
| Bezeichnung: | Kolbenringzange |
| Gewicht : | 0,28 kg |
Eigenschaften
| Allgemeine Information: | Zum Einsetzen und Abnehmen von Kolbenringen. Stabile Werkstatt-Qualität. Glanzvernickelt. Für PKW Kolbenringe Ø 50 - 110 mm. |
Basisdaten
| Code: | 50009829 |
| Marke: | KOLBENSCHMIDT |
| Bezeichnung: | Werkzeug |
| Gewicht : | 0,27 kg |
Basisdaten
| Code: | 120000416353 |
| Marke: | KOLBENSCHMIDT |
| Bezeichnung: | Kolbenringspannband |
| Gewicht : | 0,28 kg |
Eigenschaften
| Durchmesser von [mm]: | 53 mm |
| Durchmesser bis [mm]: | 125 mm |
| Höhe [mm]: | 76 mm |
| Lager: | 20 St. | |
| Lieferant: | > 25 St. |
Basisdaten
| Code: | 120000416490 |
| Marke: | KOLBENSCHMIDT |
| Bezeichnung: | Kolbenringspannband |
| Gewicht : | 0,36 kg |
Eigenschaften
| Durchmesser von [mm]: | 90 mm |
| Durchmesser bis [mm]: | 175 mm |
| Höhe [mm]: | 101 mm |
Basisdaten
| Code: | 120000116900 |
| Marke: | KOLBENSCHMIDT |
| Bezeichnung: | Werkzeug |
| Gewicht : | 2,93 kg |
