deutschElektrická palivová čerpadla Pierburg pro univerzální použití
Info: Článek včetně použitých obrázků a technických údajů vychází ze servisní informace PI0034 k palivovým čerpadlům Pierburg.
Představujeme Vám univerzální elektrická palivová čerpadla Pierburg pro přečerpávání paliva a dalších kapalin v automobilovém prostředí i mimo něj (např. v průmyslu, garážových či domácích podmínkách apod.). Článek pomůže při rozhodování o výběru vhodného čerpadla, definuje rozdíly čerpadel a možnosti jejich využití.
Univerzálně použitelná palivová čerpadla slouží např.:
- jako náhrada mechanického palivového čerpadla, kde je originální čerpadlo nedostupné (veterány/příliš „mladé” vozy)
- jako pomocné palivové čerpadlo
- jako dočasné řešení pro opravy, kdy není dostupný originální díl
- jako přídavné čerpadlo, které je dodatečně zapínáno v případě potřeby (např. při selhání hlavního čerpadla)
- jako podávací čerpadlo v přepouštěcích systémech, přídavných nádržích nebo nezávislých topeních jako přídavné čerpadlo pro tuning a použití do závodních vozů
Modely
V konstrukčních řešeních moderních elektrických palivových čerpadel je čerpací část usazena přímo na hřídeli elektromotoru. Palivo proudí skrz čerpadlo, které zároveň chladí a „maže”. Výhody:
- Méně pohyblivých částí.
- Kompaktní provedení.
- Malé vnější rozměry.
Dle způsobu zástavby ve vozidle se palivová čerpadla dělí na in-tank a in-line čerpadla. Existuje několik různých provedení pracovní/čerpací části čerpadla. Zhruba se dají rozdělit na proudová a vytlačná čerpadla.
Proudová čerpadla
U proudových čerpadel je palivo dopravováno odstředivou silou rotoru. Tato čerpadla se používají pouze pro nižší tlaky (0,2 až 3 bar) a jako předstupně dvoustupňových čerpadel, respektive jako předřazené čerpadlo. Palivo proudí čerpadlem bez pomoci ventilů a klapek. Z tohoto důvodu se může palivo v klidovém stavu čerpadla vracet zpět. Proudová čerpadla nenasávají samostatně, tzn. musí být vždy umístěna pod hladinou paliva v nádrži. (maximální sací výška je 0 mm). Mezi proudová čerpadla náleží i ta s bočním kanálem.
Výtlačná čerpadla
U výtlačných čerpadlo je palivo dopravováno v uzavřených objemech. Tato čerpadla se používají pro vyšší tlaky (až do přibližně 6,5 bar) a např. překonávají i klasické vstřikovacích systémy. Kromě konstrukčně podmíněných netěsností, nemůže palivo ani při klidovém stavu čerpadla protékat zpět. Mezi výtlačná čerpadla patří: čerpadla s ozubeným věncem, čerpadla s lopatkovým pohonem, válečkovým pohonem a šroubovým pohonem. Výtlačná čerpadla nasávají jen malé objemy a měla by být umístěna pod hladinou paliva v nádrži (maximální sací výška je 500 mm).
Prosím dbejte: Následující křivky čerpacích charakteristik „typického” čerpadla jsou čistě informativní a slouží pouze k obecné představě. Čerpací charakteristika čerpadla se nemusí přesně shodovat s touto křivkou. Typické čerpací charakteristiky je možné dosáhnout pouze po dostatečné době záběhu čerpadla.
Pozor: Veškeré práce na palivových systémech musí z důvodu bezpečnosti provádět pouze náležitě proškolené osoby
Souhrnná tabulka čerpadel pro rychlý přehled:
(Odkazy se otevřou v novém okně)
| PIERBURG číslo | Model | Proudová hodnota | Objem průtoku | Tlak systému | Okamžitý odběr proudu | Poznámka |
| ve veličinách | ||||||
| [V] | [l/h] | [bar/(psi)] | [A] | |||
| 7.21440.51.0 | E1F | 12 | 95 | 0,10 (1,5) | ≤ 2,0 | |
| 7.21440.53.0 | E1F | 12* | 100 | 0,15 (2,2) | ≤ 2,05 | Rovněž vhodné pro použití 6 V |
| 7.21440.63.0 | E1F | 24 | 100 | 0,15 (2,2) | ≤ 1,35 | |
| 7.21440.68.0 | E1F | 24 | 95 | 1,00 (14,5) | ≤ 3,0 | |
| 7.21440.78.0 | E1F | 12 | 95 | 1,00 (14,5) | ≤ 4,3 | |
| 7.21088.62.0 | E1S | 12 | 75 | 0,24 (3,5) | 3 | Palivový čerpací modul |
| 7.21538.50.0 | E2T | 12 | 80 | 1,2 (17) | < 4,5 | Včetně pryžového pouzdra |
| 7.21287.53.0 | E2T | 12 | 100 | 3,0 (43,5) | < 6 | |
| 7.21565.70.0 | E2T | 12 | 100 | 3,0 (43,5) | < 6 | Včetně pryžového pouzdra |
| 7.21565.71.0 | E2T | 12 | 100 | 3,0 (43,5) | < 6 | Včetně pryžového pouzdra |
| 7.21659.53.0 | E3T | 12 | 113 | 6,5 (94) | < 12 | Včetně pryžového pouzdra |
| 7.21659.70.0 | E3T | 12 | 110 | 6,5 (94) | < 12 | Včetně pryžového pouzdra |
| 7.21659.72.0 | E3T | 12 | 110 | 6,5 (94) | < 12 | Včetně pryžového pouzdra |
| 7.00228.51.0 | E3L | 13,5 | 300 – 360 | 5 (72,5) | < 16 | |

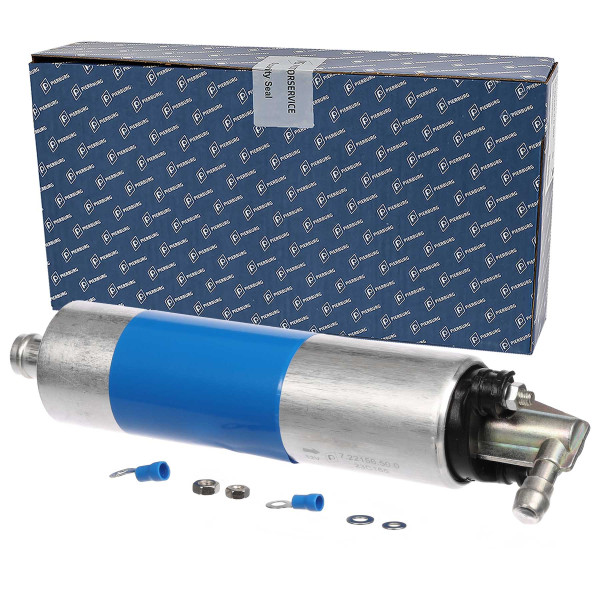

| 7.22156.50.0 | E3L | 13,5 | 150 – 190 | …4 (…58) | < 9,4 | |
| 7.22156.60.0 | E3L | 13,5 | 150 – 190 | …4 (…58) | < 9,4 | Včetně pryžového pouzdra |
| 7.28217.51.0 | E3L | 12 | 205 – 275 | 1,8 (26) | 2,8 – 6,8 | |
| 7.28242.01.0 | E3L | 13,5 | 180 – 260 | 0,5 (7) | < 4,5 | |
PIERBURG čísla pro elektrická palivová čerpadla:
Modely čerpadel Pierburg
Modely čerpadel Pierburg:
Model E1F
Jedno z často používaných čerpadel je E1F. Je to in-line výtlačné čerpadlo s lopatkovým mechanismem a je určeno pro systémový tlak od 0,1 – 1,0 bar. Toto čerpadlo je nabízeno pro elektrický rozvod 12 a 24 V a je vsazeno do palivového systému. Pro provoz při 6 V (např. u veteránů) doporučujeme E1F číslo 7.21440.53.0. Pro 6V provoz je tlak a průtok paliva snížen přibližně na polovinu.
Info: Maximální sací výška: 500 mm (při zaplaveném přívodním potrubí). Je-li montováno elektrické palivové čerpadlo (12 Volt) místo mechanického, doporučujeme z bezpečnostních důvodů montáž bezpečnostní odpojovací sady (4.05288.50.0)! Viz. ‡ „Servisní informace SI 0016A”.
Model E1S
E1S je určeno pro montáž uvnitř palivové nádrže. Jedná se o proudové čerpadlo s bočním kanálem pro 12 V napájení. Přednostně je toto čerpadlo určeno k použití jako dopravní čerpadlo. Dopravní čerpadla dodávají palivo nízkým tlakem hlavnímu čerpadlu. Tím brání na straně sání hlavního čerpadla vytváření podtlaku, který může způsobit zničení čerpadla z důvodu kavitací.
Info: Maximální sací výška: 0 mm. Toto čerpadlo musí být zaplaveno do palivem, které přečerpává. Maximální průtok paliva pro model čerpadla E1S jako předčerpadla je přibližně 220 l/h.
Model E3L
Čerpadla typu E3L jsou in-line šroubová čerpadla. Jsou velice výkonná, nehlučná a jejich okamžitý odběr je i při vysokém podávacím tlaku poměrně nízký.
Info: Maximální sací výška: 500 mm (při zaplaveném plnícím potrubí).

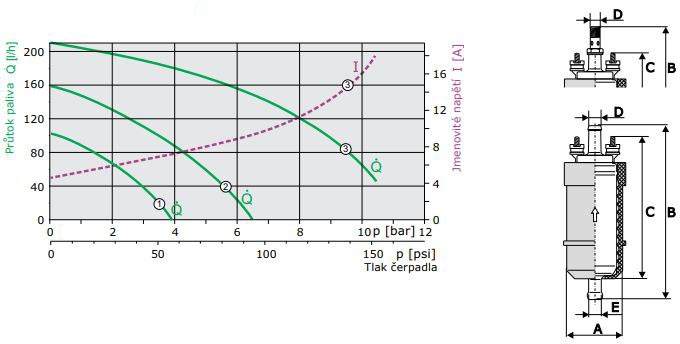

Model E2T/E3T
Modely palivových čerpadel E2T/ E3T jsou samonasávací čerpadla s ozubeným věncem a jsou dimenzována pro vyšší průtokové výkony. Na straně výtlaku se nalézá stabilizační ventil, který je dle modelu čerpadla integrován přímo v čerpadle nebo se nalézá ve vyměnitelném hrdle šroubení. Integrovaný bezpečnostní tlakový ventil zamezuje nadměrnému zvýšení tlaku a tím možným škodám na palivovém systému.
Info: Maximální sací výška: 500 mm
Pozor: Bezpečnostní tlakový ventil slouží pouze pro k ochrannému účelu a není určen pro regulaci tlaku!
Průměr elektrických palivových čerpadel typu E2T/E3T je 43 mm. Pryžové pouzdro dodávané s některými z této řady čerpadel je navrženo k nahrazení palivových čerpadel jiných výrobců s vnějším průměrem 52 a 60 mm (viz. tabulka, rozměr „A”). Navíc pomáhají pryžová pouzdra čerpadel snížit hlučnost čerpadel.
Šroubovací přípojky
V závislosti na provedení disponuje palivové čerpadlo na výtlačné straně přípojkou s vnitřním závitem M10x1. S těmito palivovými čerpadly dodáváme jednu nebo více šroubových přípojek, případně jsou namontovány na čerpadle.
Výběr položek
Základní údaje
| Kód: | 7.21440.51.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.0,38bar/12V |
| Vozidlo: | ŠKODA-VW |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 38 mm |
| Celková délka [mm]: | 133,5 mm |
| Průměr 1: | 8 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 2 A |
| Počet koncovek: | 2 |
| Tlak od: | 0,27 bar |
| Tlak do: | 0,38 bar |
Cena
Maloobchodní cena:
$100.00
($100.00 bez DPH 0%)
Vaše cena: (-21%)
$79.00
($79.00 bez DPH 0%)
| Sklad: | 7 ks |
Základní údaje
| Kód: | 7.21440.53.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.0,15bar/12V |
| Vozidlo: | AUDI |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 38 mm |
| Celková délka [mm]: | 133,5 mm |
| Průměr 1: | 8 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 2,05 A |
| Tlak ( v barech): | 0,15 bar |
| Tlak (psi): | 2,18 psi |
| Napětí [V]: | 12 V |
Cena
Maloobchodní cena:
$109.43
($109.43 bez DPH 0%)
Vaše cena: (-21%)
$86.45
($86.45 bez DPH 0%)
| Sklad: | 4 ks |
Základní údaje

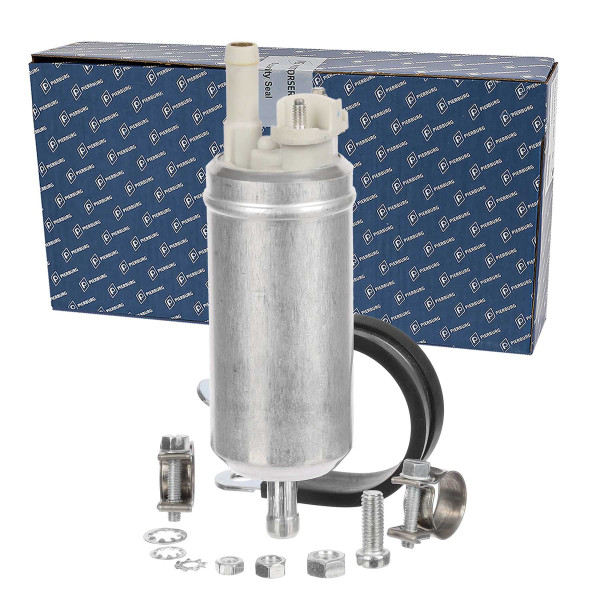

| Kód: | 7.21440.63.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.0,15bar/24V |
| Vozidlo: | MERCEDES |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 38 mm |
| Celková délka [mm]: | 134,2 mm |
| Průměr 1: | 8 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 1,35 A |
| Tlak ( v barech): | 0,15 bar |
| Tlak (psi): | 2,18 psi |
| Napětí [V]: | 24 V |
Cena
Maloobchodní cena:
$114.29
($114.29 bez DPH 0%)
Vaše cena: (-21%)
$90.29
($90.29 bez DPH 0%)
| Sklad: | 3 ks |
Základní údaje
| Kód: | 7.21440.68.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.1,0bar/24V |
| Vozidlo: | DEUTZ |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 38 mm |
| Celková délka [mm]: | 139,5 mm |
| Průměr 1: | 8 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 3 A |
| Tlak ( v barech): | 1 bar |
| Tlak (psi): | 14,5 psi |
| Napětí [V]: | 24 V |
Cena
Maloobchodní cena:
$131.24
($131.24 bez DPH 0%)
Vaše cena: (-21%)
$103.68
($103.68 bez DPH 0%)
| Sklad: | 0 ks | |
| Sklad dodavatele: | zjistit |
Základní údaje
| Kód: | 7.21440.78.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.1,0bar/12V |
| Vozidlo: | ŠKODA-VW |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 38 mm |
| Celková délka [mm]: | 141,5 mm |
| Průměr 1: | 12 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 4,3 A |
| Tlak ( v barech): | 1 bar |
| Tlak (psi): | 14,5 psi |
| Napětí [V]: | 12 V |
Cena
Maloobchodní cena:
$141.95
($141.95 bez DPH 0%)
Vaše cena: (-21%)
$112.14
($112.14 bez DPH 0%)
| Sklad: | 2 ks |
Základní údaje
| Kód: | 7.21088.62.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.0,24bar/12V |
| Vozidlo: | VW |
Vlastnosti
| Druh provozu: | elektrický |
| Celková délka [mm]: | 101 mm |
| Průměr 1: | 8 mm |
| Tlak ( v barech): | 0,24 bar |
| Tlak (psi): | 3,48 psi |
| Napětí [V]: | 12 V |
| Číslo technické informace: | SI 0058 |
Cena
Maloobchodní cena:
$87.90
($87.90 bez DPH 0%)
Vaše cena: (-21%)
$69.44
($69.44 bez DPH 0%)
| Sklad: | 1 ks |
Základní údaje
| Kód: | 7.21538.50.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.1,2bar/12V |
| Vozidlo: | VW |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 43 mm |
| Celková délka [mm]: | 160 mm |
| Průměr 1: | 12 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 4,5 A |
| Tlak ( v barech): | 1,2 bar |
| Tlak (psi): | 17,4 psi |
| Napětí [V]: | 12 V |
Cena
Maloobchodní cena:
$343.48
($343.48 bez DPH 0%)
Vaše cena: (-21%)
$271.35
($271.35 bez DPH 0%)
| Sklad: | 0 ks | |
| Sklad dodavatele: | zjistit |
Základní údaje
| Kód: | 7.21287.53.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.3,0bar/12V |
| Vozidlo: | VW |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 52 mm |
| Celková délka [mm]: | 160 mm |
| Průměr 1: | 12 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 6 A |
| Tlak ( v barech): | 3 bar |
| Tlak (psi): | 43,5 psi |
| Napětí [V]: | 12 V |
Cena
Maloobchodní cena:
$206.00
($206.00 bez DPH 0%)
Vaše cena: (-21%)
$162.74
($162.74 bez DPH 0%)
| Sklad: | 4 ks |
Základní údaje
| Kód: | 7.21565.70.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.3,0bar/12V |
| Vozidlo: | FIAT |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 52 mm |
| Celková délka [mm]: | 159,5 mm |
| Síla proudu do [A]: | 6 A |
| Počet koncovek: | 2 |
| Tlak ( v barech): | 3 bar |
| Tlak (psi): | 43,5 psi |
| Napětí [V]: | 12 V |
| Číslo technické informace: | SI 1761-21 |
Cena
Maloobchodní cena:
$214.19
($214.19 bez DPH 0%)
Vaše cena: (-21%)
$169.21
($169.21 bez DPH 0%)
| Sklad: | > 25 ks |
Základní údaje
| Kód: | 7.21565.71.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.3,0bar/12V |
| Vozidlo: | MERCEDES |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 52 mm |
| Celková délka [mm]: | 190 mm |
| Síla proudu do [A]: | 6 A |
| Tlak ( v barech): | 3 bar |
| Tlak (psi): | 43,5 psi |
| Napětí [V]: | 12 V |
| Číslo technické informace: | SI 1761-21 |
Cena
Maloobchodní cena:
$233.00
($233.00 bez DPH 0%)
Vaše cena: (-21%)
$184.07
($184.07 bez DPH 0%)
| Sklad: | 0 ks | |
| Sklad dodavatele: | zjistit |
Základní údaje
| Kód: | 7.21659.53.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.6,5bar/12V |
| Vozidlo: | MERCEDES |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 52 mm |
| Celková délka [mm]: | 178,5 mm |
| Síla proudu do [A]: | 12 A |
| Tlak ( v barech): | 6,5 bar |
| Tlak (psi): | 94,3 psi |
| Napětí [V]: | 12 V |
| Číslo technické informace: | SI 1761-21 |
Cena
Maloobchodní cena:
$266.57
($266.57 bez DPH 0%)
Vaše cena: (-21%)
$210.59
($210.59 bez DPH 0%)
| Sklad: | 2 ks |
Základní údaje
| Kód: | 7.21659.70.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.6,5bar |
| Vozidlo: | VW |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 60 mm |
| Celková délka [mm]: | 178,5 mm |
| Síla proudu do [A]: | 12 A |
| Tlak ( v barech): | 6,5 bar |
| Tlak (psi): | 94,3 psi |
| Napětí [V]: | 12 V |
| Číslo technické informace: | SI 1761-21 |
Cena
Maloobchodní cena:
$242.86
($242.86 bez DPH 0%)
Vaše cena: (-21%)
$191.86
($191.86 bez DPH 0%)
| Sklad: | 2 ks |
Základní údaje
| Kód: | 7.21659.72.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.6,5bar |
| Vozidlo: | AUDI |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 60 mm |
| Celková délka [mm]: | 178,5 mm |
| Síla proudu do [A]: | 12 A |
| Tlak ( v barech): | 6,5 bar |
| Tlak (psi): | 94,3 psi |
| Napětí [V]: | 12 V |
| Číslo technické informace: | SI 1761-21 |
Cena
Maloobchodní cena:
$221.90
($221.90 bez DPH 0%)
Vaše cena: (-21%)
$175.30
($175.30 bez DPH 0%)
| Sklad: | 1 ks |
Základní údaje
| Kód: | 7.00228.51.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.5,0bar/12V |
| Vozidlo: | MERCEDES |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 43 mm |
| Celková délka [mm]: | 226 mm |
| Průměr 1: | 15 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 16 A |
| Počet koncovek: | 2 |
| Tlak ( v barech): | 5 bar |
| Tlak (psi): | 72,5 psi |
Cena
Maloobchodní cena:
$392.95
($392.95 bez DPH 0%)
Vaše cena: (-21%)
$310.43
($310.43 bez DPH 0%)
| Sklad: | 1 ks |
Základní údaje
| Kód: | 7.22156.50.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.4,0bar/12V |
| Vozidlo: | MERCEDES |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 43 mm |
| Celková délka [mm]: | 206 mm |
| Průměr 1: | 15 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 7,5 A |
| Počet koncovek: | 2 |
| Tlak ( v barech): | 4 bar |
| Tlak (psi): | 58 psi |
Cena
Maloobchodní cena:
$214.81
($214.81 bez DPH 0%)
Vaše cena: (-21%)
$169.70
($169.70 bez DPH 0%)
| Sklad: | 0 ks | |
| Sklad dodavatele: | zjistit |
Základní údaje
| Kód: | 7.22156.60.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.4,0bar/12V |
| Vozidlo: | MERCEDES |
Vlastnosti
| Druh provozu: | elektrický |
| Tlak ( v barech): | 4 bar |
| Tlak (psi): | 58 psi |
| Napětí [V]: | 12 V |
| Číslo technické informace: | SI 0097 |
Cena
Maloobchodní cena:
$289.33
($289.33 bez DPH 0%)
Vaše cena: (-21%)
$228.57
($228.57 bez DPH 0%)
| Sklad: | 1 ks |
Základní údaje
| Kód: | 7.28217.51.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo elektrické |
| Doplňkový název: | Náhrada 7.50051.60.0 |
| Vozidlo: | BMW |
Cena
Vaše cena:
$0.00
($0.00 bez DPH 0%)
| Sklad: | 0 ks | |
| Sklad dodavatele: | zjistit |
Základní údaje
| Kód: | 7.28242.01.0 |
| Značka: | PIERBURG |
| Název: | Palivové čerpadlo |
| Doplňkový název: | čerpadlo paliv.el.0,5bar/12V |
| Vozidlo: | MERCEDES |
Vlastnosti
| Druh provozu: | elektrický |
| Průměr v mm: | 43 mm |
| Celková délka [mm]: | 203 mm |
| Průměr 1: | 8 mm |
| Průměr 2: | 8 mm |
| Síla proudu do [A]: | 4,5 A |
| Počet koncovek: | 2 |
| Tlak ( v barech): | 0,5 bar |
| Tlak (psi): | 7,3 psi |
Cena
Maloobchodní cena:
$383.95
($383.95 bez DPH 0%)
Vaše cena: (-21%)
$303.32
($303.32 bez DPH 0%)
| Sklad: | 2 ks |
