Kolben TSI (resp. TFSI) sind sehr verbreitet; die Anzahl der Fahrzeuge mit diesen Motoren in der ganzen Welt ist enorm. Mit Berücksichtigung des Trends „Downsizing“ in vergangenen Jahren (Ziel ist die Reduzierung der Emissionen bei Beibehaltung der Leistung und Reduzierung des Hubraumes) wurden TSI Kolben Bestandteil von vielen Motoren. Diese aufgeladenen Motoren mit direkter Benzineinspritzung wurden in vielen Konstruktions- und Hubraumvarianten in Fahrzeuge der ersten Generation (EA 111) ab BJ 2005 und als zweite Generation (EA211, EA888) ab BJ 2012 verbaut.
Vorteile des TSI Motors sind reduziertest Gewicht, niedrigerer Kraftstoffverbrauch und niedrigere Emissionen. Kolbenschmidt als erster OEM-Lieferant lieferte oder liefert einige von diesen Kolben in die Serie – somit sind einige Kolben in unserem Angebot identisch mit Serienkolben in neuen Fahrzeugen.
Installationswerkzeuge für Kolben und Kolbenringe
Zu allen Kolben und Kolbenringen ist es möglich auch die relevanten Teilesätze + Werkzeuge und Vorrichtungen für richtigen Einbau zu bestellen. In dem unten aufgeführten Verzeichnis der Kolben und Kolbenringe finden sie auch Einbausätze. Diese Sätze beinhalten ausgesuchte Kolbenringe (oder Kolben) und zu diesen die genau festgelegte Werkzeuge und Vorrichtungen.
Tipp: ausführliche Einleitung – Einbau der Kolbenringe Schritt für Schritt

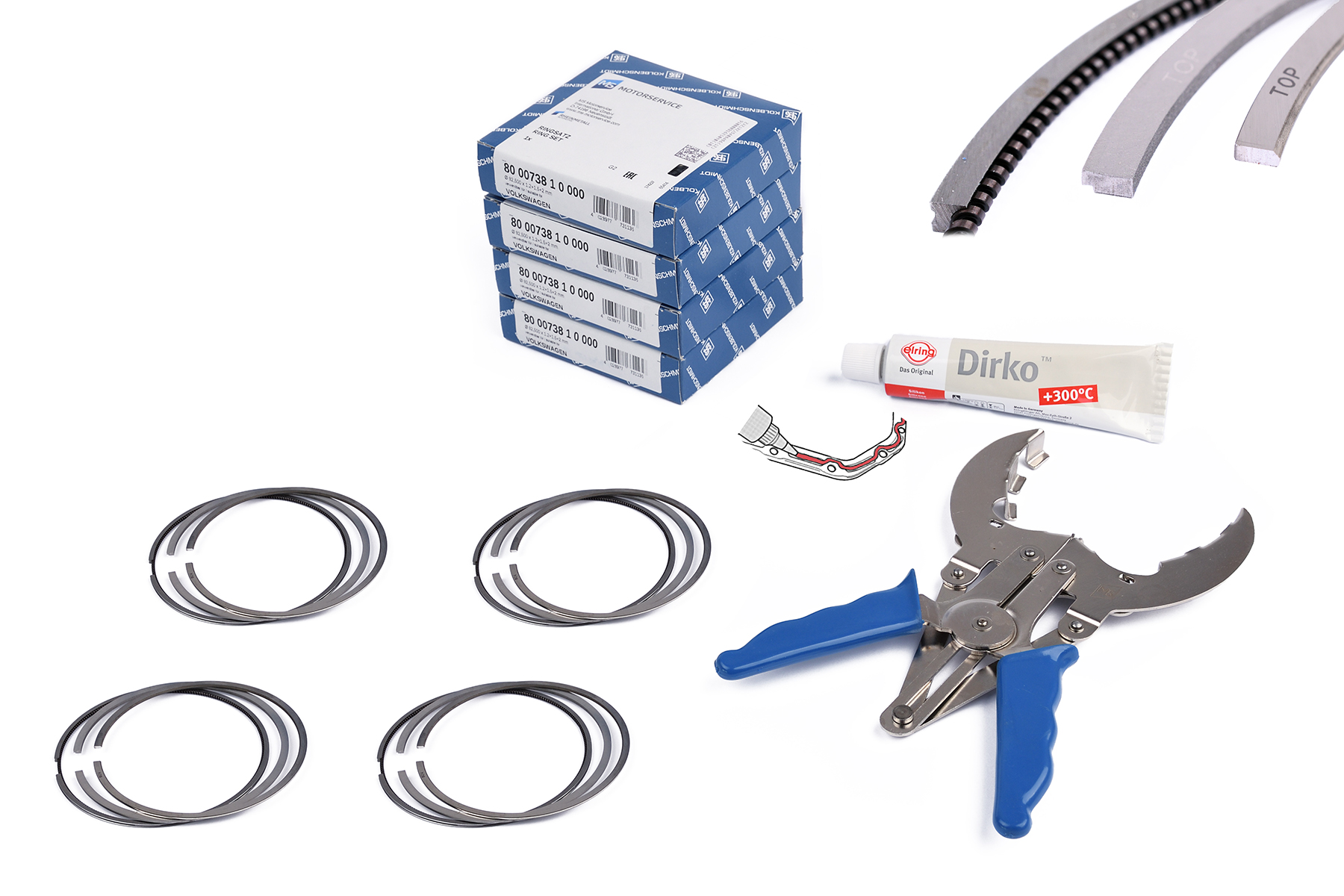

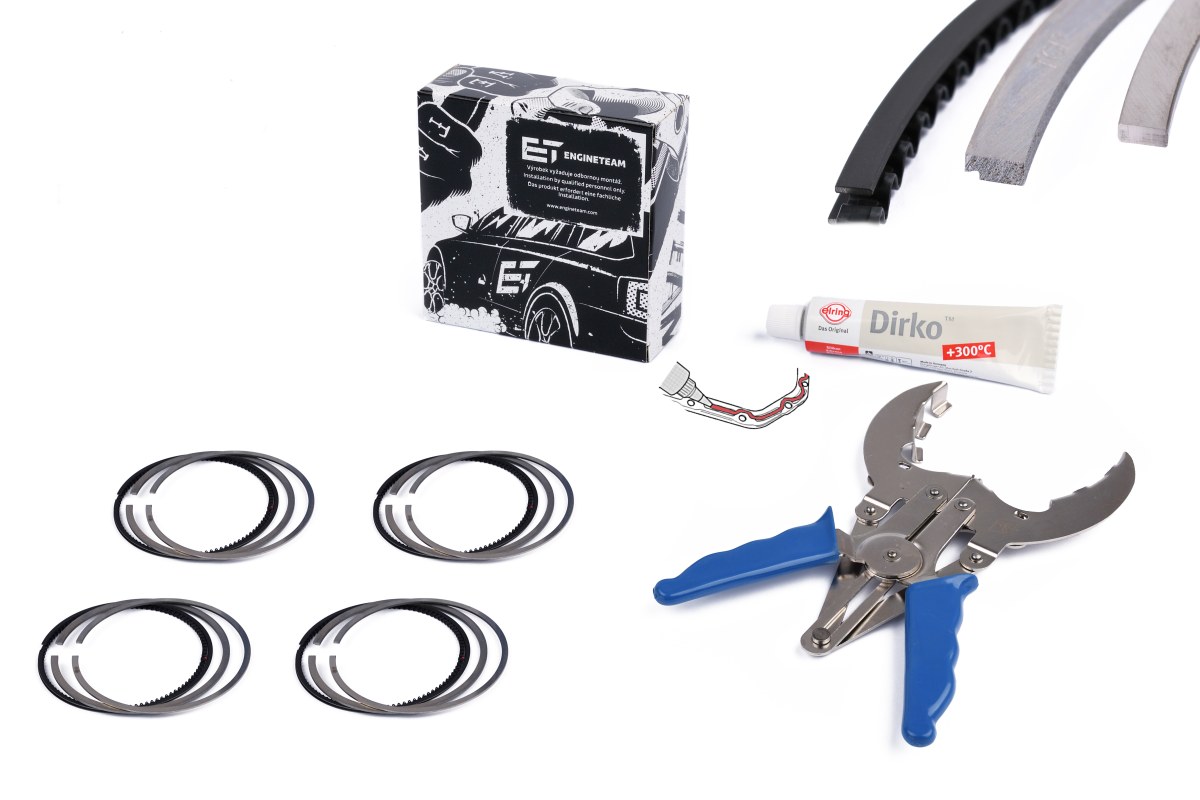

Satz Kolbenringe beinhaltet vier Sätze Kolbenringe für den ganzen Motor, Kolbenringzange für den Einbau der Ringe und Dichtmasse:

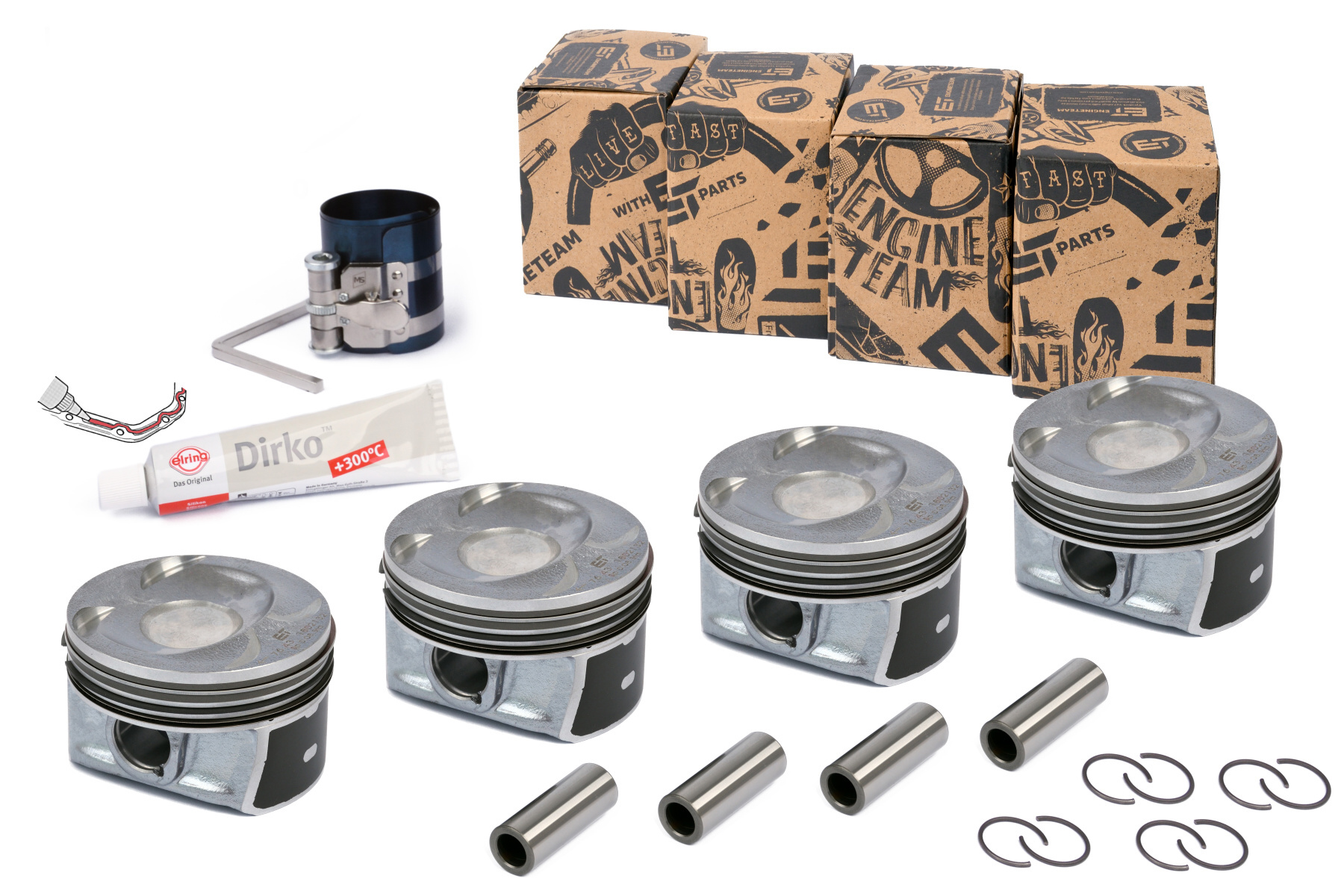

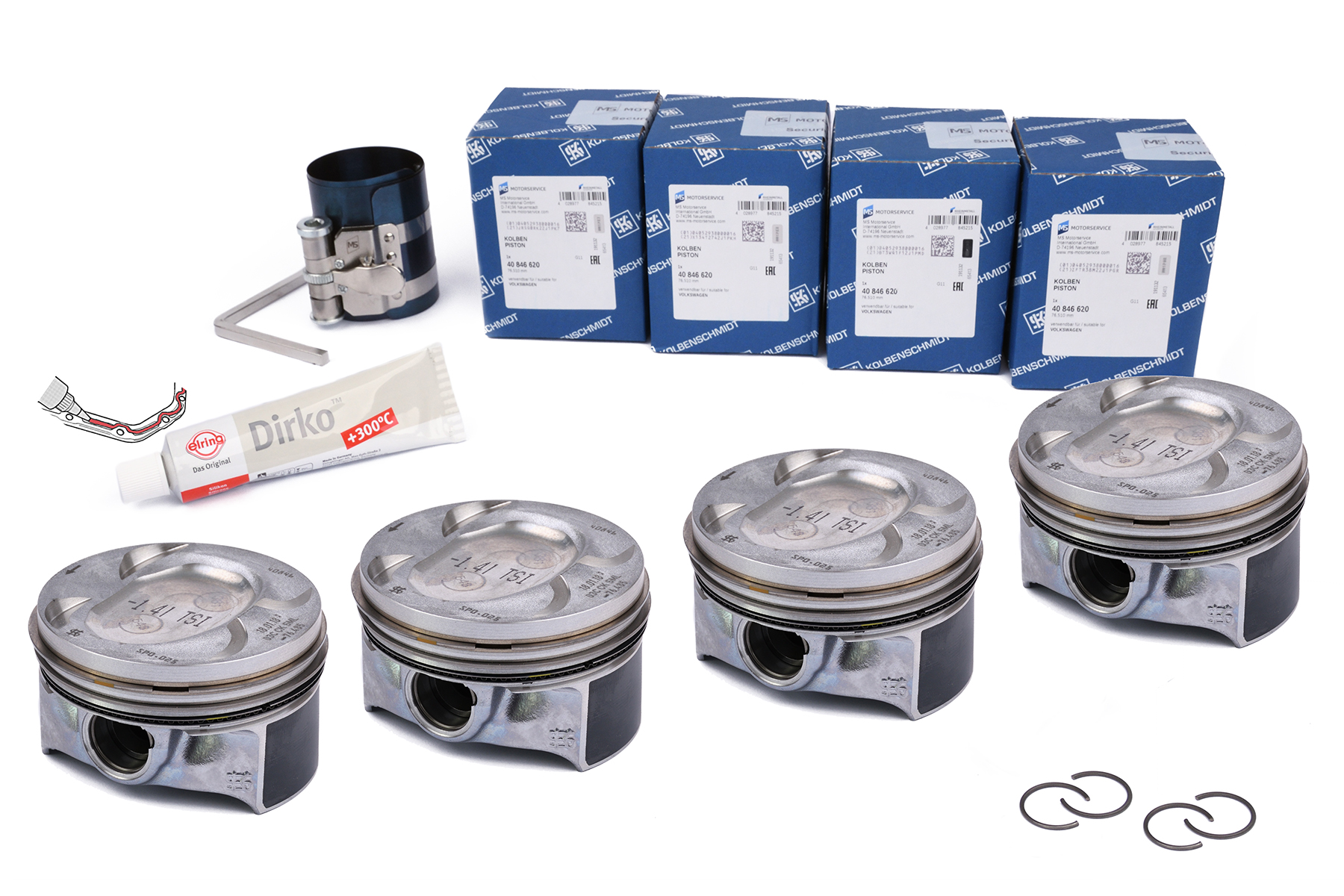

Satz Kolben beinhaltet vier Kolben mit Kolbenbolzen und Kolbenringe für den ganzen Motor, Montagevorrichtung für den Einbau der Kolben und Dichtmasse:
Werkzeuge ist es möglich auch separat zu bestellen – einzeln für PKW und LKW, ggf. auch Komplettsatz für alles Notwendige im Koffer.
1: Fühlerlehre – 50009824 zur Messung des Ringstoßspiels.
2: Kolbenringzange – sicheres und verletzungsfreies Aufziehen und Abnehmen der Kolbenringe 50009815 für PKW, 50009829 für LKW.
3: Kolbenringspannband – zum schnellen und sicheren Einsetzen von Kolben in Zylinderbohrungen 120000416353 für PKW und 120000416490 für LKW.
4: Kolbenring-Montagekoffer komplett 120000116900 – beinhaltet alle Werkzeuge für Kolben und Kolbenringmontage.
Übersicht Kolben Kolbenschmidt mit Ersetzungen ET Engineteam + Kolbenringe und Einbausätze
Bemerkung: Der Link in Tabellen wird nach klicken im neuen Fenster geöffnet.
1,2 TSI - CBZA, CBZB, CBZC, EURO 5 ab BJ 2010
| Standard 71 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 41257600 | 41257610 | 41257620 |
| Einbausätze Kolben | 41257600S | 41257610S | 41257620S |
| Ringe Kolbenschmidt | 800114111000 | 800114111025 | 800114111050 |
| Einbausätze Ringe | 800114111000S | 800114111025S | 800114111050S |
| Kolben ET Engineteam | PM006600 | PM006625 | PM006650 |
| Einbausätze Kolben | PM006600ET | PM006625ET | PM006650ET |
| Ringe ET Engineteam | R1010600 | R1010625 | R1010650 |
| Einbausätze Ringe | R1010600ET | R1010625ET | R1010650ET |
| Kolbenbolzen | d: 42 mm, Ø 19 mm | ||
| Kolbenringe | 1,2 mm / 1,2 mm / 2,0 mm | ||
1,4 TSI / TSFI - CAXA, CMSA, CMSB, CAXC, CNVA ab BJ 2007
| Standard 76,51 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 40477600 | 40477610 | 40477620 |
| Einbausätze Kolben | 40477600S | 40477610S | 40477620S |
| Ringe Kolbenschmidt | 800073310000 | 800073310025 | 800073310050 |
| Einbausätze Ringe | 800073310000S | 800073310025S | 800073310050S |
| Kolben ET Engineteam | PM004800 | PM004825 | |
| Einbausätze Kolben | PM004800ET | PM004825ET | |
| Ringe ET Engineteam | R1009900 | R1009925 | R1009950 |
| Einbausätze Ringe | R1009900ET | R1009925ET | R1009950ET |
| Kolbenbolzen | d: 52 mm, Ø 19 mm | ||
| Kolbenringe | 1,2 mm / 1,2 mm / 2,0 mm | ||
1,4 TFSI 16V - BLG, BMY, BWK, CAVA, CAVB, CAVC, CAVD, CAVE, CAVG, CNWA, CTHA, CTHB, CTHC, CTHD, CTHE, CTHG, CTJA, CTKA ab BJ 2010
| Standard 76,51 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 40846600 | 40846620 | |
| Einbausätze Kolben | 40846600S | 40846620S | |
| Ringe Kolbenschmidt | 800079010000 | 800079010050 | |
| Einbausätze Ringe | 800079010000S | 800079010050S | |
| Kolben ET Engineteam | PM004900 | PM004950 | |
| Einbausätze Kolben | PM004900ET | PM004950ET | |
| Ringe ET Engineteam | R1009600 | R1009650 | |
| Einbausätze Ringe | R1009600ET | R1009650ET | |
| Kolbenbolzen | d: 54 mm, Ø 19 mm | ||
| Kolbenringe | 1,2 mm / 1,5 mm / 2,0 mm | ||
1,8 TFSI 16V - BYJ, BYT, BZB, CABA, CABB, CABD, CDAA, CEA, CEAA, CGYA ab BJ 2006
| Standard 82,51 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 40251600 | 40251610 | 40251620 |
| Einbausätze Kolben | 40251600S | 40251610S | 40251620S |
| Ringe Kolbenschmidt | 800073810000 | 800073810025 | 800073810050 |
| Einbausätze Ringe | 800073810000S | 800073810025S | 800073810050S |
| Kolben ET Engineteam | PM006000 | PM006050 | |
| Einbausätze Kolben | PM006000ET | PM006050ET | |
| Ringe ET Engineteam | R1010300 | R1010325 | R1010350 |
| Einbausätze Ringe | R1010300ET | R1010325ET | R1010350ET |
| Kolbenbolzen | d: 53 mm, Ø 21 mm | ||
| Kolbenringe | 1,2 mm / 1,5 mm / 2,0 mm | ||
1.8 TSFI / TFI - CDAA, CDAB, CDHA, CDHB
| Standard 82,51 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 40761600 | 40761620 | |
| Einbausätze Kolben | 40761600S | 40761620S | |
| Ringe Kolbenschmidt | 800077510000 | 800077510050 | |
| Einbausätze Ringe | 800077510000S | 800077510050S | |
| Kolben ET Engineteam | PM006100 | PM006150 | |
| Einbausätze Kolben | PM006100ET | PM006150ET | |
| Ringe ET Engineteam | R1010400 | R1010450 | |
| Einbausätze Ringe | R1010400ET | R1010450ET | |
| Kolbenbolzen | d: 51 mm, Ø 23 mm | ||
| Kolbenringe | 1,2 mm / 1,2 mm / 2,0 mm (Abstreifring Typ DSF – Dachfasenschlauchfederring mit Expander ) | ||
1,8 TFSI 16V - CDAA, CDAB, CDHA, CDHB
| Standard 82,51 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 41197600 | 41197620 | |
| Einbausätze Kolben | 41197600S | 41197620S | |
| Ringe Kolbenschmidt | 800113810000 | 800113810050 | |
| Einbausätze Ringe | 800113810000S | 800113810050S | |
| Kolben ET Engineteam | |||
| Einbausätze Kolben | |||
| Ringe ET Engineteam | R1010500 | R1010550 | |
| Einbausätze Ringe | R1010500ET | R1010550ET | |
| Kolbenbolzen | d: 51 mm, Ø 23 mm | ||
| Kolbenringe | 1,2 mm / 1,2 mm / 2,0 mm (Abstreifring Typ SLF – Stahllamellenfederring ohne Expander). | ||
2,0 TFSI 16V - CADA, CAWB, CBFA, CCTA, CCTB, CCZA, CCZB, CCZC, CDZA, CGM, CGMA ab BJ 2005
| Standard 82,51 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 40247600 | 40247610 | 40247620 |
| Einbausätze Kolben | 40247600S | 40247610S | 40247620S |
| Ringe Kolbenschmidt | 800073810000 | 800073810025 | 800073810050 |
| Einbausätze Ringe | 800073810000S | 800073810025S | 800073810050S |
| Kolben ET Engineteam | PM006300 | PM006325 | PM006350 |
| Einbausätze Kolben | PM006300ET | PM006325ET | PM006350ET |
| Ringe ET Engineteam | R1010300 | R1010325 | R1010350 |
| Einbausätze Ringe | R1010300ET | R1010325ET | R1010350ET |
| Kolbenbolzen | d: 56 mm, Ø 21 mm | ||
| Kolbenringe | 1,2 mm / 1,5 mm / 2,0 mm | ||
2,0 TFSI 16V - CADA, CAEA, CAEB, CAED, CAWA, CAWB, CBFA, CCTA, CCZA, CCZB, CCZC, CCZD, CDNB, CDNC, CDND, CESA, CETA, CJKA, CJKB, CPMA, CPMB, CPSA, CUH, CHJA ab BJ 2006
| Standard 82,51 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 40759600 | 40759620 | |
| Einbausätze Kolben | 40759600S | 40759620S | |
| Ringe Kolbenschmidt | 800077510000 | 800077510050 | |
| Einbausätze Ringe | 800077510000S | 800077510050S | |
| Kolben ET Engineteam | PM006400 | PM006450 | |
| Einbausätze Kolben | PM006400ET | PM006450ET | |
| Ringe ET Engineteam | R1010400 | R1010450 | |
| Einbausätze Ringe | R1010400ET | R1010450ET | |
| Kolbenbolzen | d: 53 mm, Ø 23 mm | ||
| Kolbenringe | 1,2 mm / 1,2 mm / 2,0 mm ( Abstreifring Typ DSF – Dachfasenschlauchfederring mit Expander ) | ||
2,0 TFSI 16V - CAEA, CAEB, CAED, CAWA, CAWB, CBFA, CCTA, CCZA, CCZB, CCZC, CCZD, CDNB,CDNC,CDND, CESA, CETA, CFKA, CFPA, CJKA, CJKB, CPMA, CPMB, CPSA, CUH, CHJA
| Standard 82,51 mm | Reparaturstufe +0,25 mm | Reparaturstufe +0,50 mm | |
| Kolben Kolbenschmidt | 41198600 | 41198620 | |
| Einbausätze Kolben | 41198600S | 41198620S | |
| Ringe Kolbenschmidt | 800113810000 | 800113810050 | |
| Einbausätze Ringe | 800113810000S | 800113810050S | |
| Kolben ET Engineteam | |||
| Einbausätze Kolben | |||
| Ringe ET Engineteam | R1010500 | R1010550 | |
| Einbausätze Ringe | R1010500ET | R1010550ET | |
| Kolbenbolzen | d: 51 mm, Ø 23 mm | ||
| Kolbenringe | 1,2 mm / 1,2 mm / 2,0 mm (Abstreifring Typ SLF – Stahllamellenfederring ohne Expander) | ||
